Дом в Убатуба (House in Ubatuba) в Бразилии от SPBR Arquitetos.

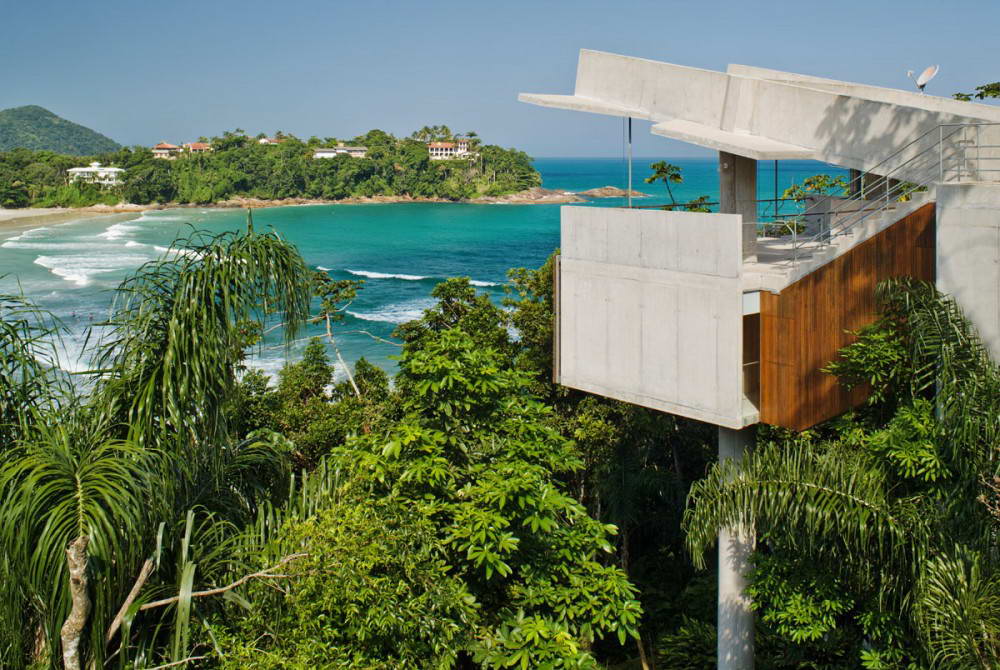

Этот необычный дом построен на очень сложном участке с перепадом высот 28 метров и уклоном более 50 градусов и является визуальным воплощением пословицы «если нельзя, но очень хочется, то можно».

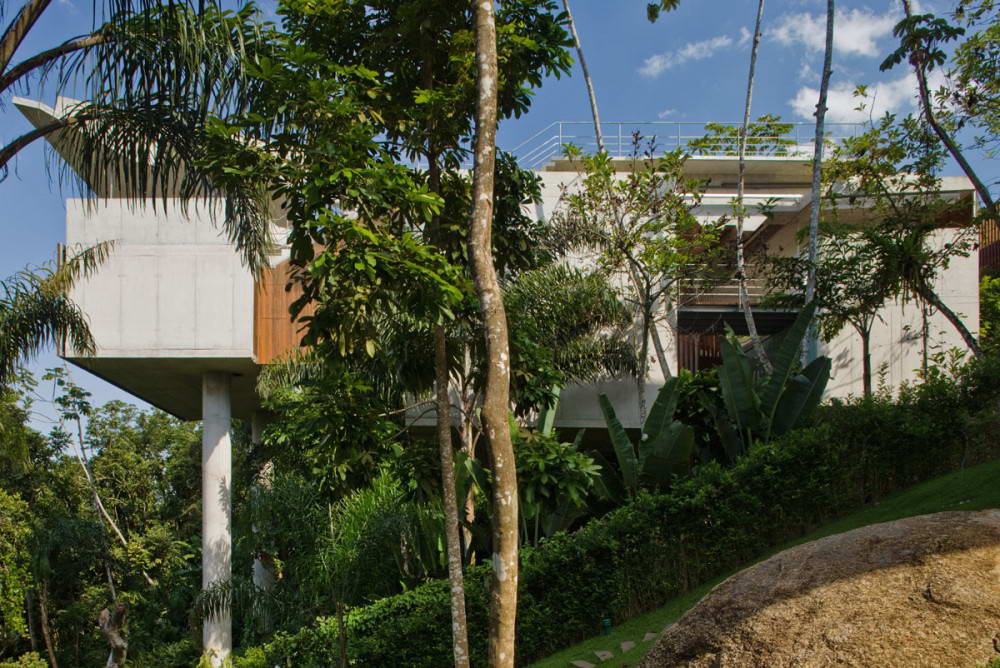

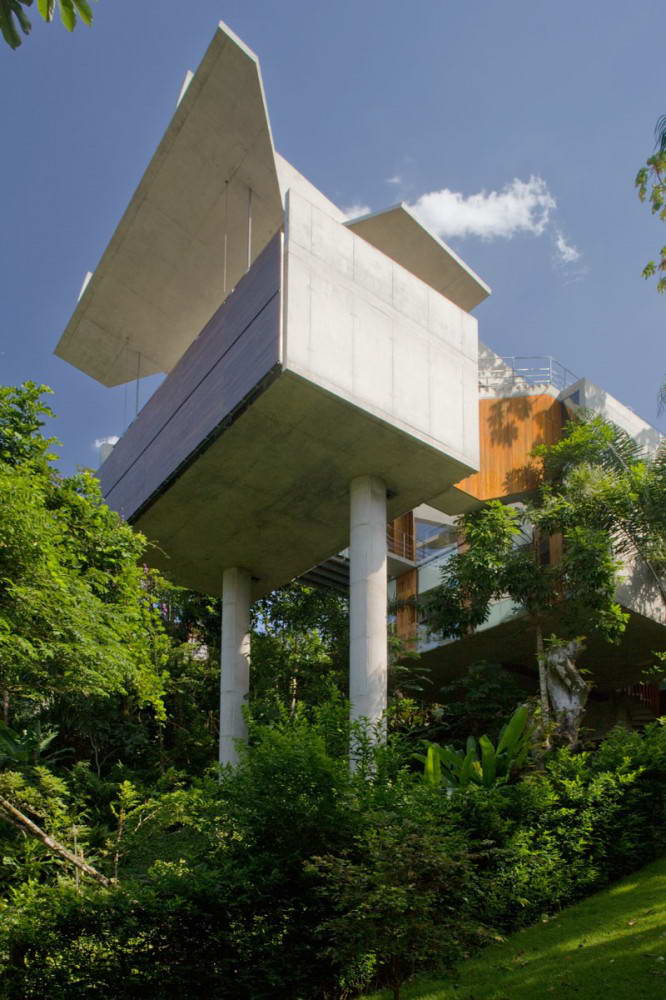

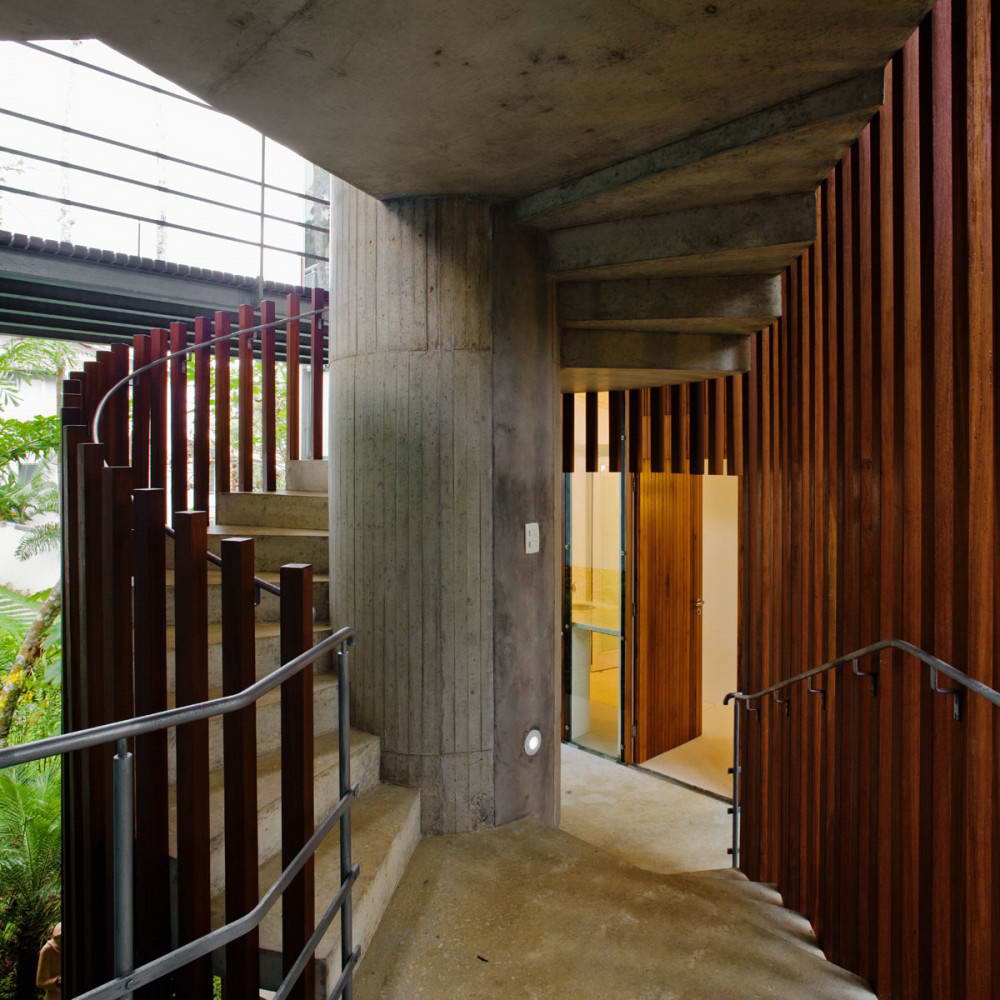

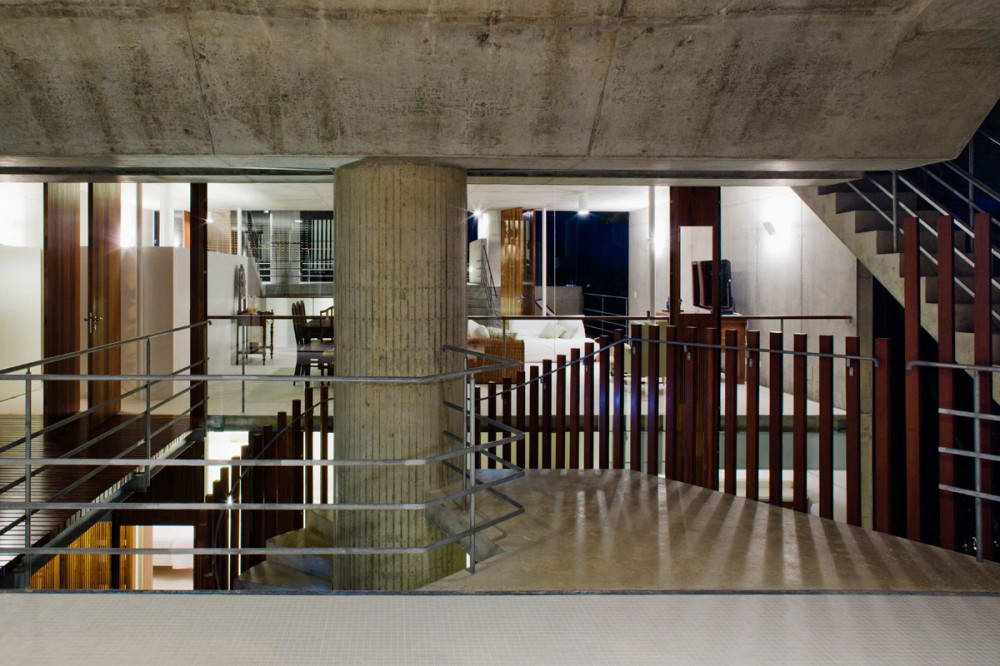

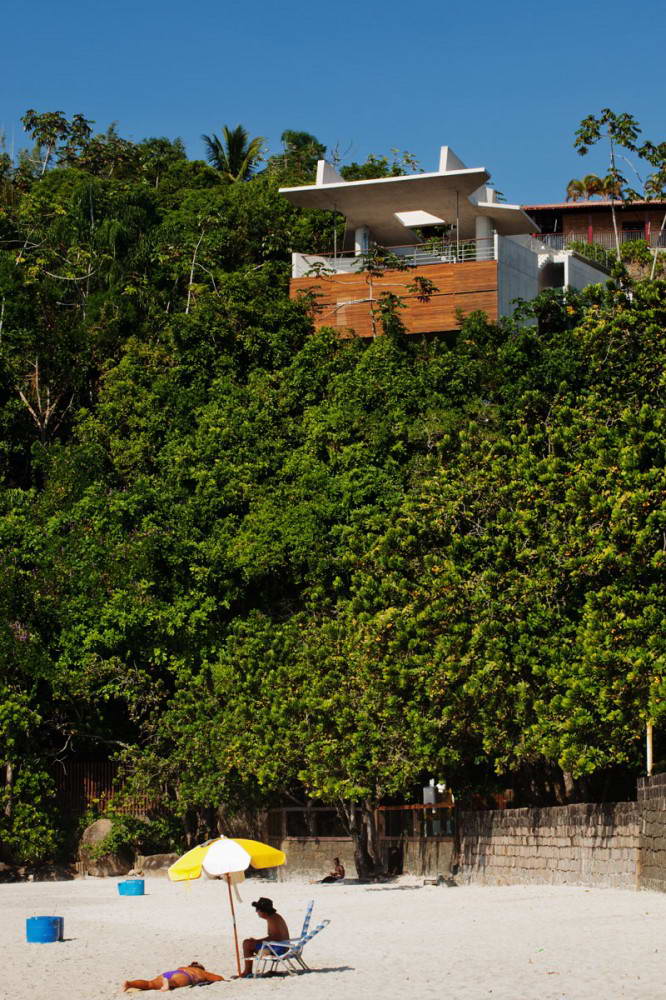

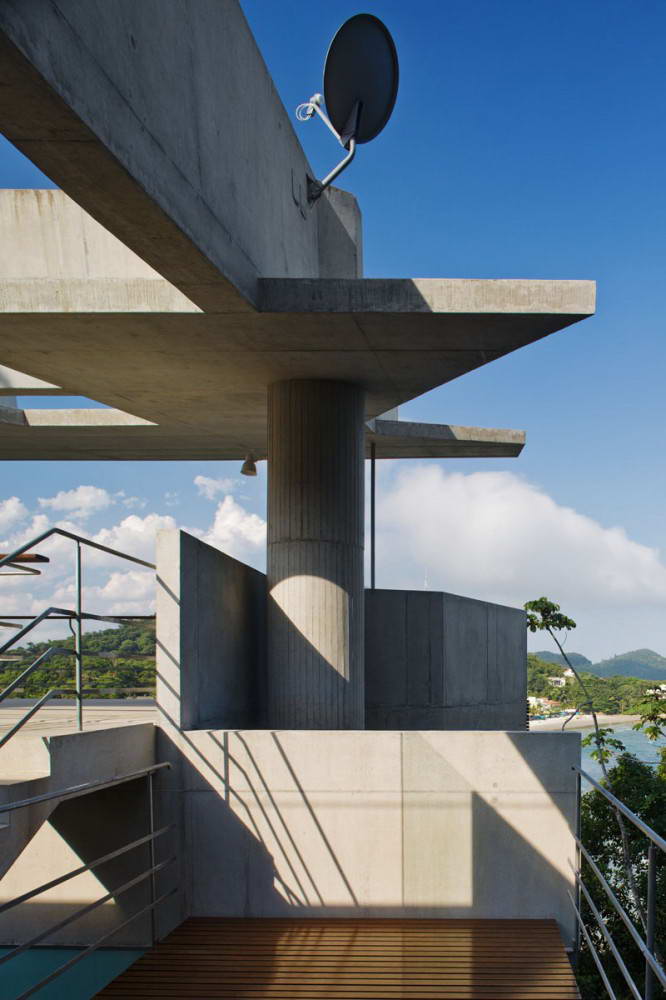

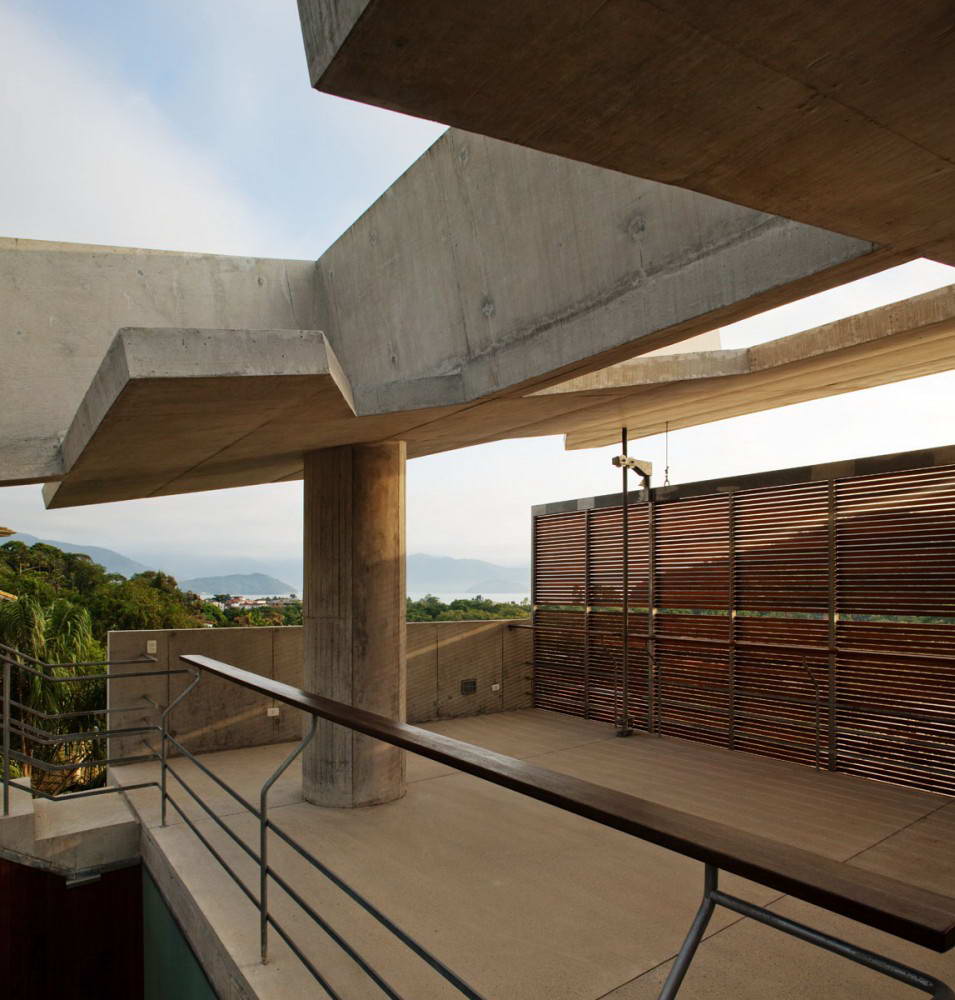

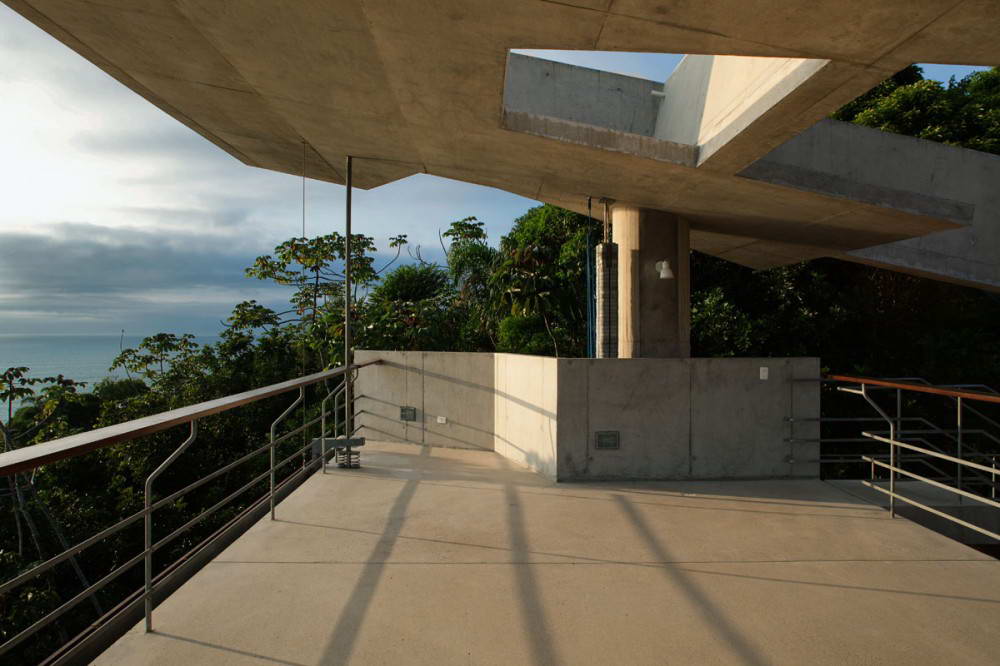

Вся конструкция стоит на трёх мощных монолитных железобетонных колоннах, выполненных методом скользящей опалубки. Такое решение позволило максимально сохранить природный ландшафт — дом как бы плывёт среди деревьев и птиц в сторону океана.

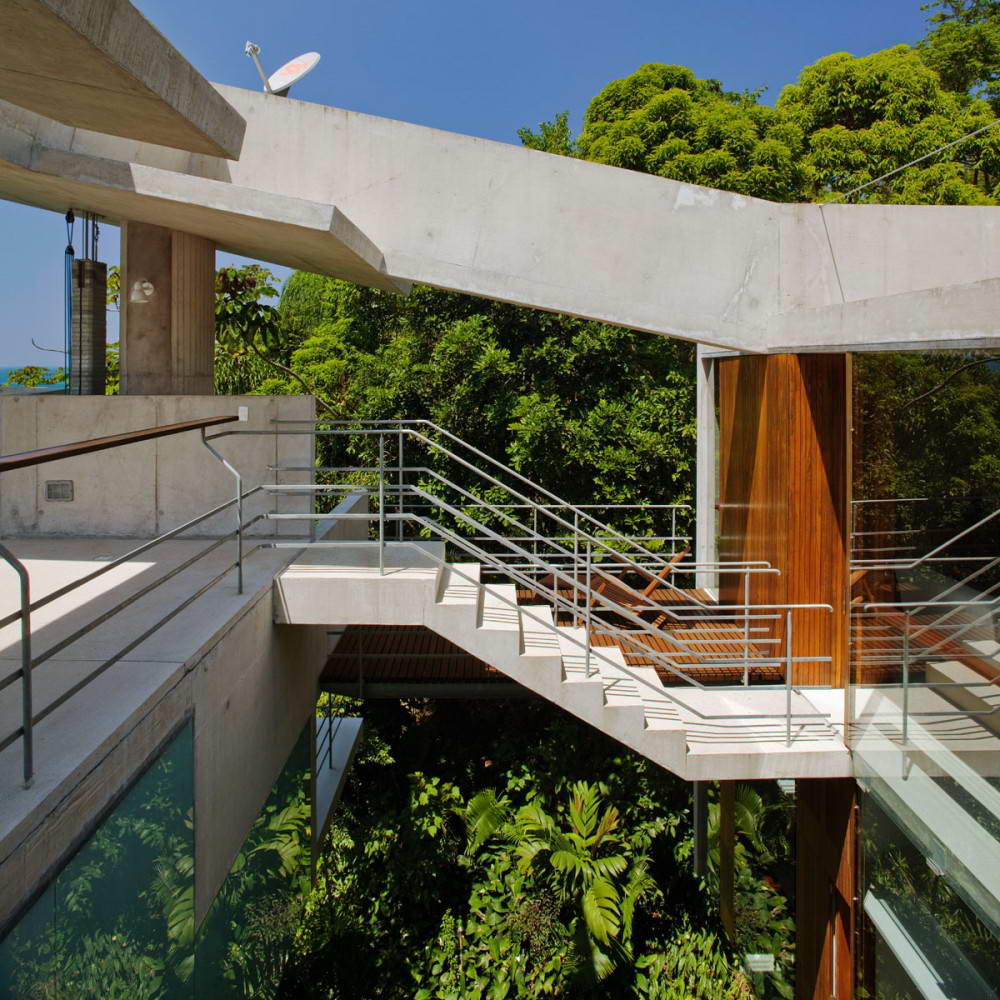

Вход дом предусмотрен на самом верхнем этаже, расположенном на уровне улицы, с которого открываются великолепные виды на море, лес и горы.
Название: Дом в Убатуба (House in Ubatuba)
Расположение: Убатуба, Бразилия
Архитектура: SPBR Arquitetos
Проектирование: 2005-2006
Строительство: 2007-2009
Общая площадь: 340 м2
Фото: Nelson Kon
Источник: Archdaily
Главная особенность этого дома, на мой взгляд, является конструктив: три колонны,поверх ригеля и подвешенные покрытия, стены и перекрытия. Бетон работает на растяжение?
@СаВВа,
Одного разреза маловато для полного понимания…

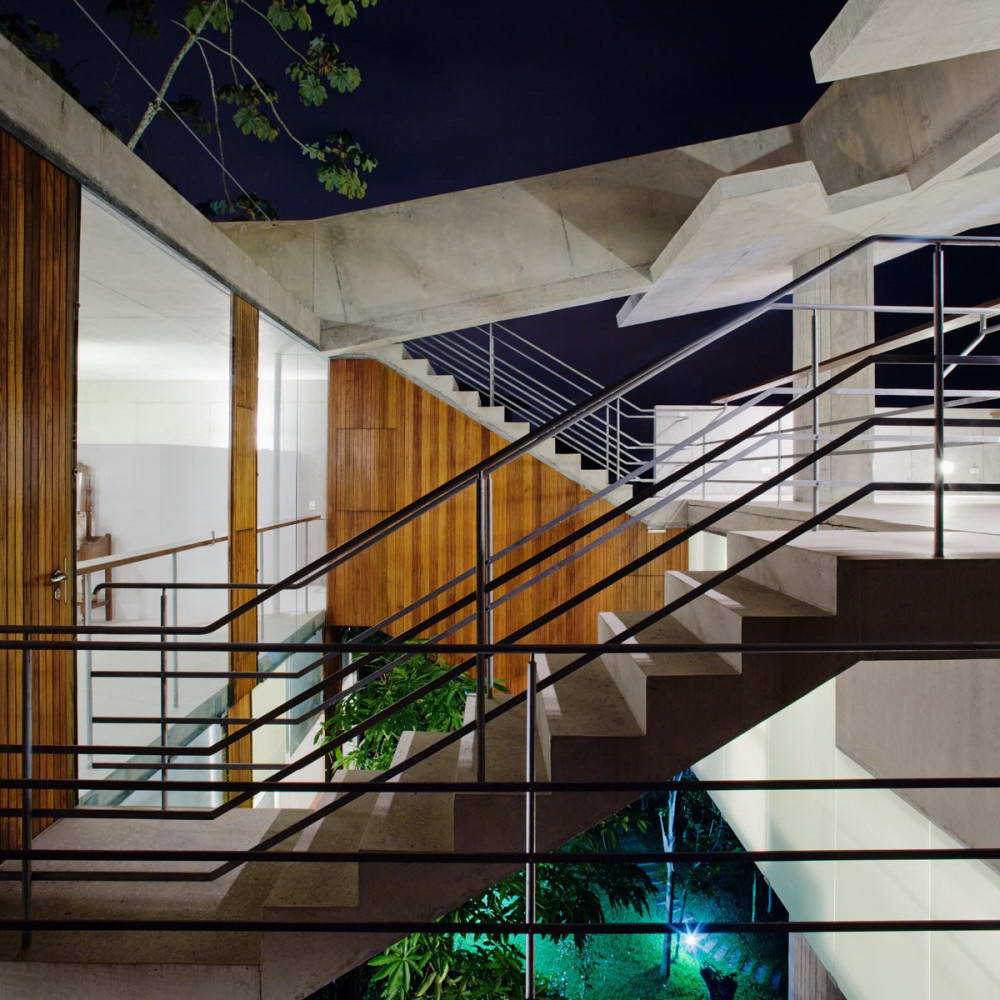

Жить хочется как красиво.А эти ступеньки,а сочетание стекла и бетона.
@СаВВа, что то кажется мне,что нету тут ригелей, а особенность в взаимосвязях железобетонных пространственных структур (коробок), тоесть ЖБ короб и есть ригель.

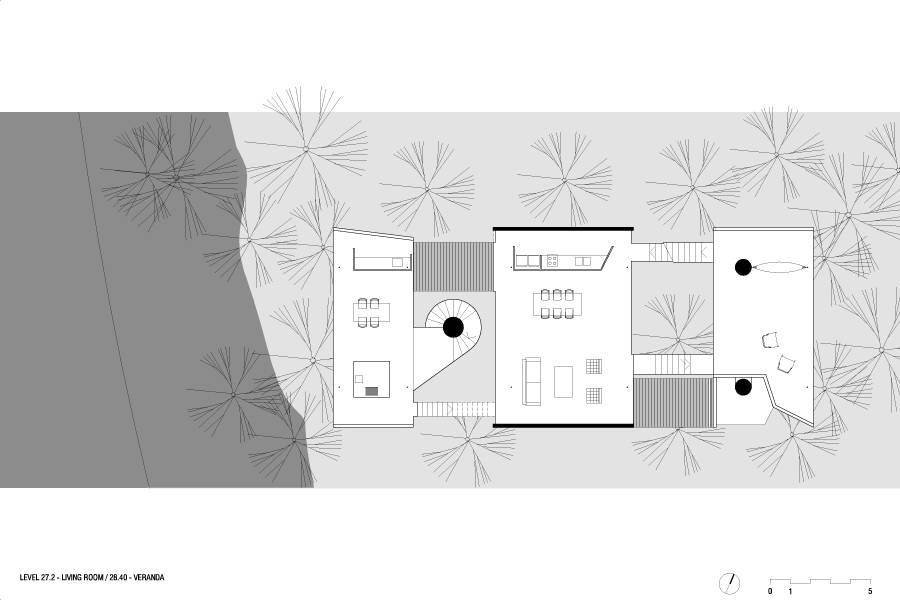

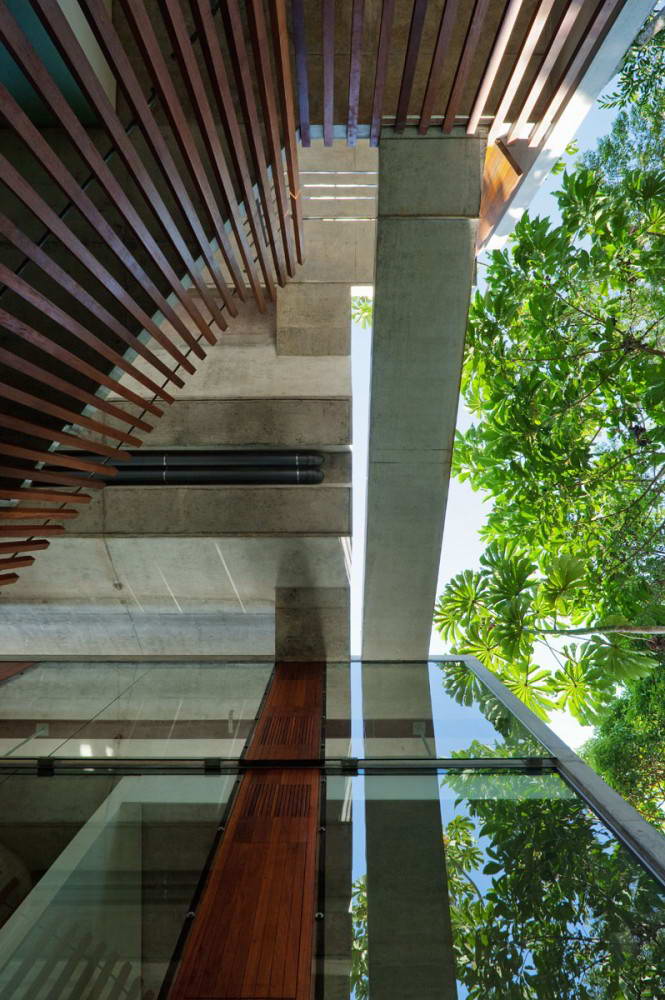

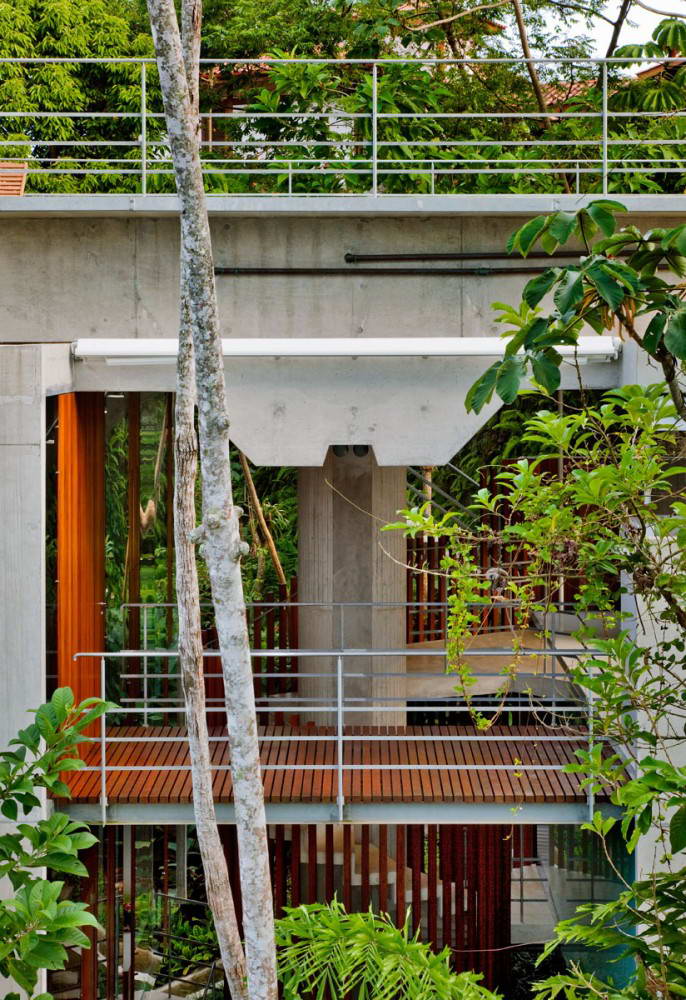

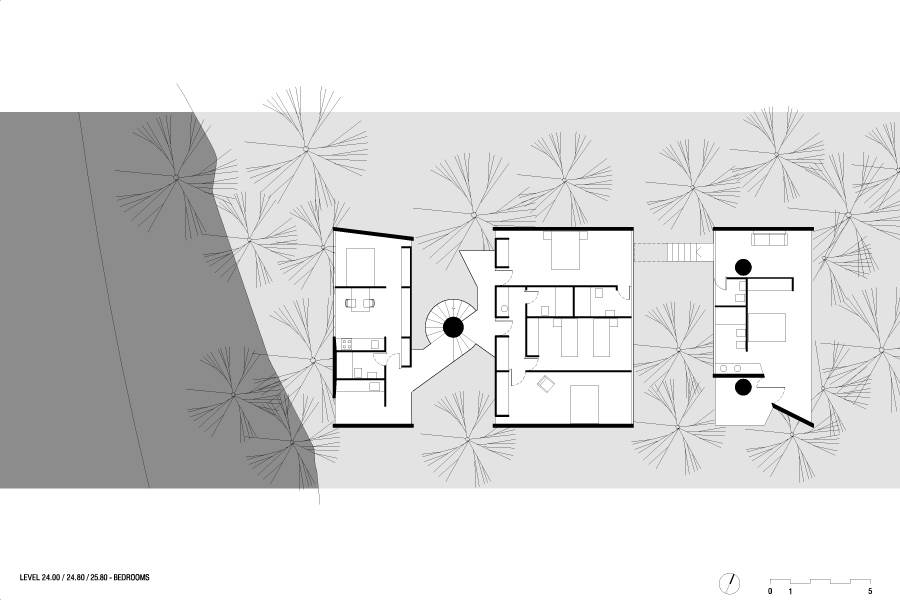

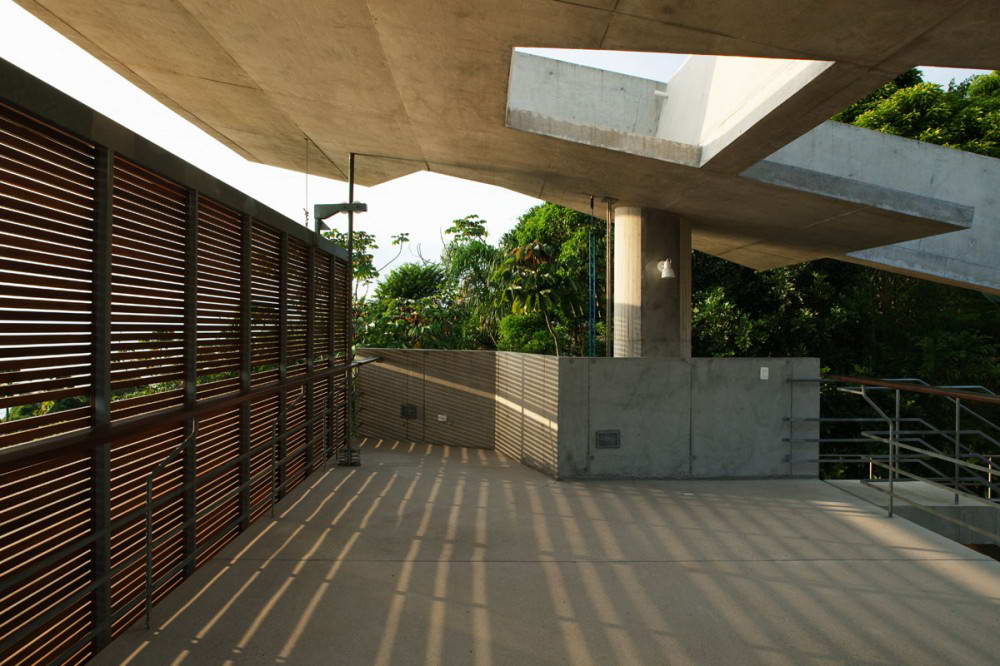

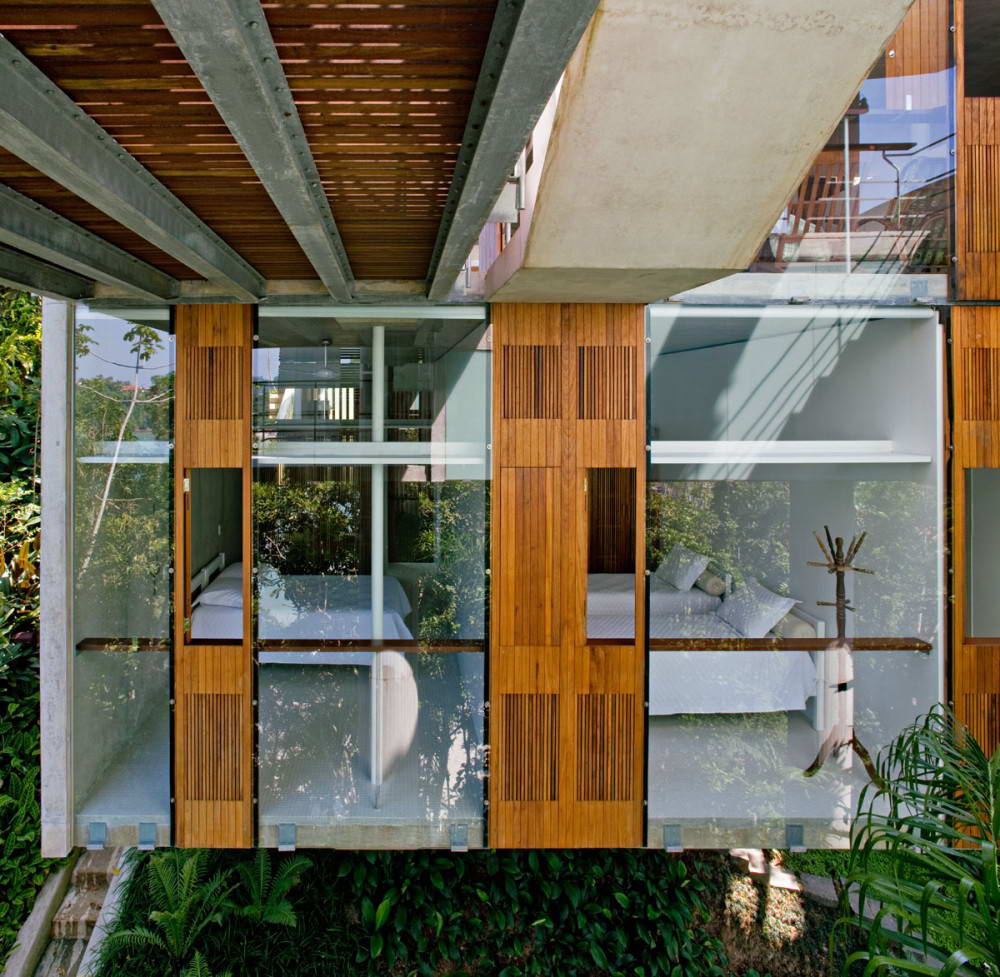

Тут практически на каждой картинке четко видны подвесы. Картинка 23, 24, 27(в лоб), 29, 37, 41. На картинке 45 (план на уровне 27.2) на каждой секции четко обозначены подвесы недалеко от углов. Колонны-ригеля-подвесы-перекрытия, это вся конструктивная цепочка.
@up_today_arch,
Мы три этажа подвесили (правда не жильё)
Думаю,истина по средине. даже если это подвесы — зачем нагружать перекрытия бетонными стенами?
Igors,замечательная конструкция,не могли бы вы поподробнее про этот объект?
@vere,
Коротко: административное здание, захотели надстроить 2 этажа. Оказалось, что нельзя, т.к. один уже надстроен ранее. Приняли решение подвесить. В результате, кроме двух подвешенных, образовался шикарный этаж между старым новым, без единой конструкции, как спортивная площадка 🙂
В общем, с одной стороны получился «храм Зевса» (по заказу, заказчику хотелось колонн и классики), с другой — хайтек)
Галерея строительства тут — http://www.pstrostov.ru/to_3536207 (административное здание ГО, ЧС)
Ещё в новостях:
http://www.pstrostov.ru/ne_3693183
http://www.pstrostov.ru/ne_3685943
http://www.pstrostov.ru/ne_3592211
@Igors, чумовая штука! а это мне кажется или колонны не все с равным шагом?
@vere,
В одном месте вынужденная сбивка — справа, со двора уже есть здание и пришлось гондобить дополнительную продольную ферму, а с другой стороны — изменить шаг колонн.
ох….очень круто!!!!дух захватывает!!!
думаю,в этом проекте амбиции архитектора(ов) побили все рекорды!!!!!

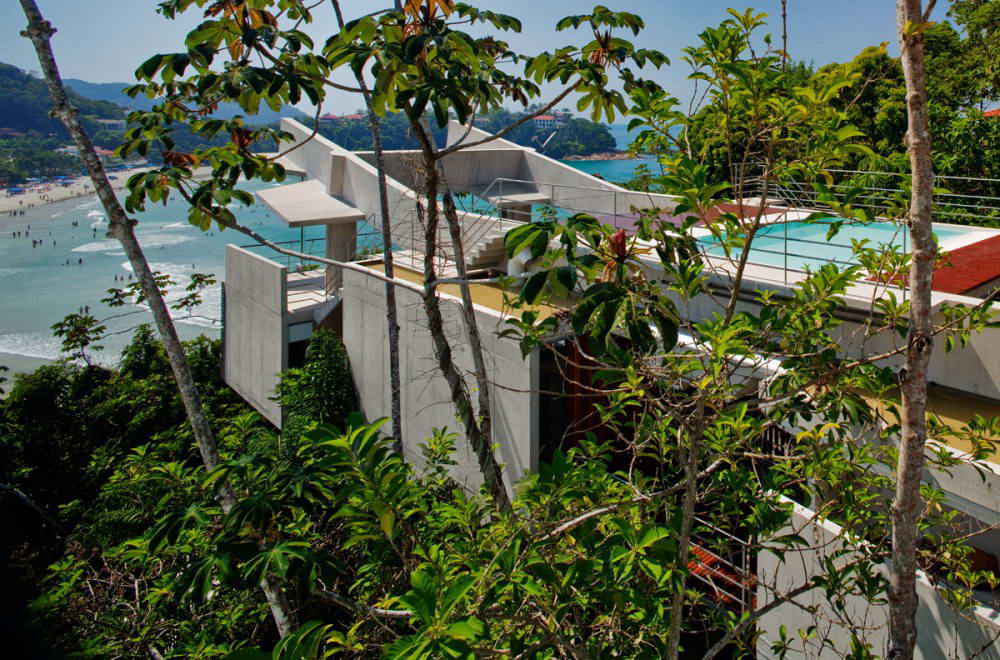

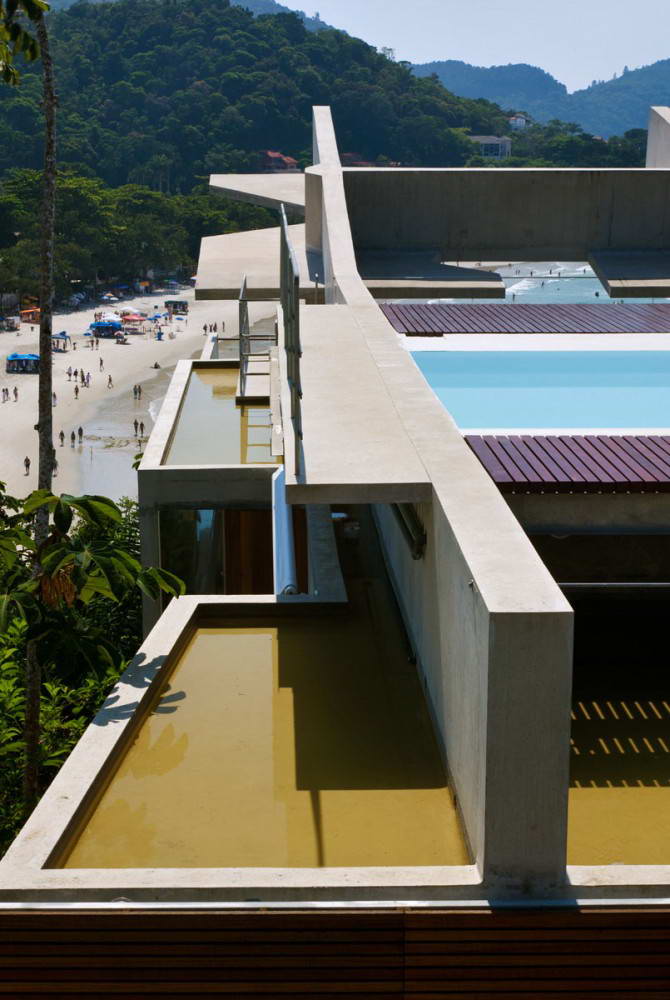

а вода на крыше(рис.32)видимо,служит для охлаждения….наверное,для контроля ее уровня приспособили какое-нибудь умное устройство))))
мда….что тут скажешь….мощно!!!
Славный домик! Старания конструкторов позволили ввыйти на шикарные виды океана. МнеЮ как строителю почти всё понятно, за исключением того, как сохранилась растительность под домом и как бурили скважины буронабивных свай под колонны. Одна из таких свай на горных породах держит при D=1500 около 900 тонн. Это похоже на истину. Многое в конструкции обусловлено желанием конструкторов уравновесить нагрузки на колонны и избежать чрезмерных моментов в узлах. Ригеля выпущены поверх перекрытий и создают общий несущий каркас. Кстати, многие участки облегчены применением стальных балок, видимо это связано с общей развесовкой. Очевидно, что применение предварительного напряжения в бетоне могло иметь место. В целом много… Read more »
