Деревянный дом К (Wooden House K) в Германии от partnerundpartner-architekten.

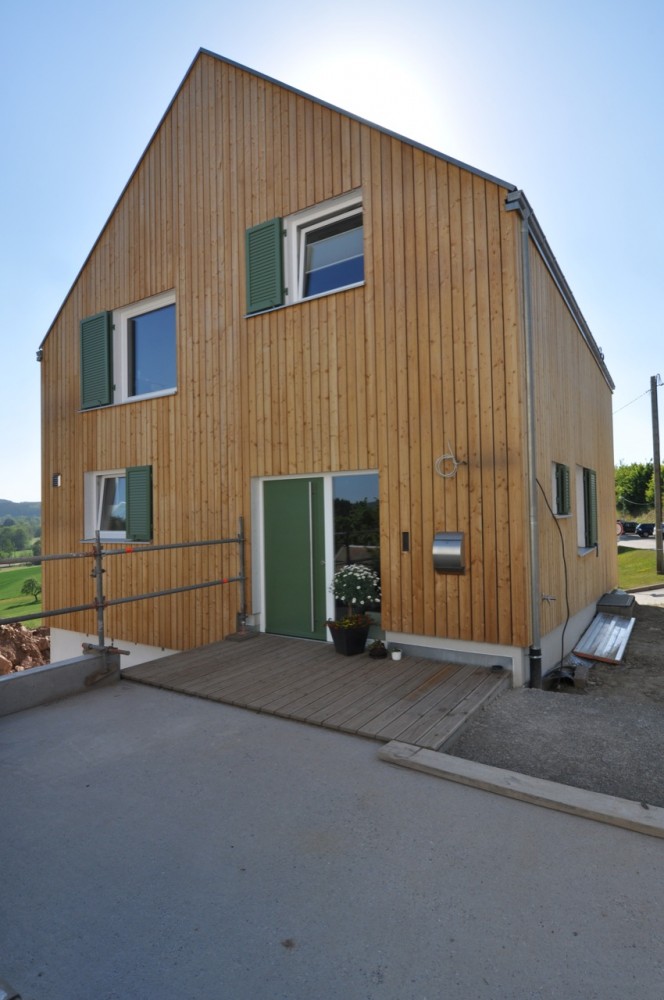

Этот деревянный дом традиционной формы и с современным внутренним пространством построен в живописном горном местечке на юго-западе Германии.

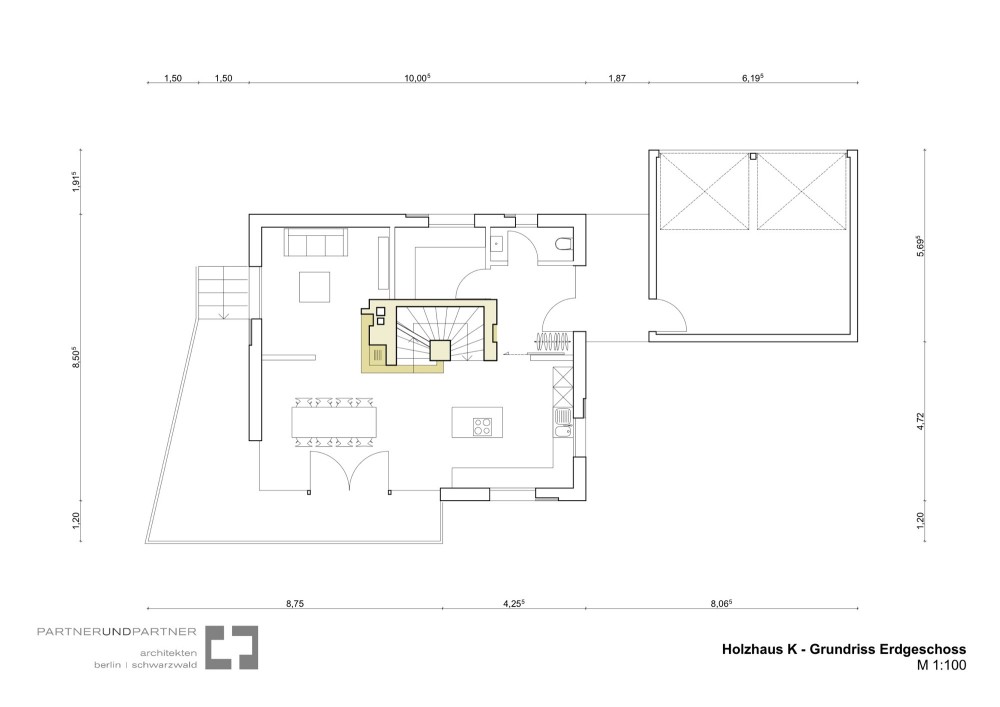

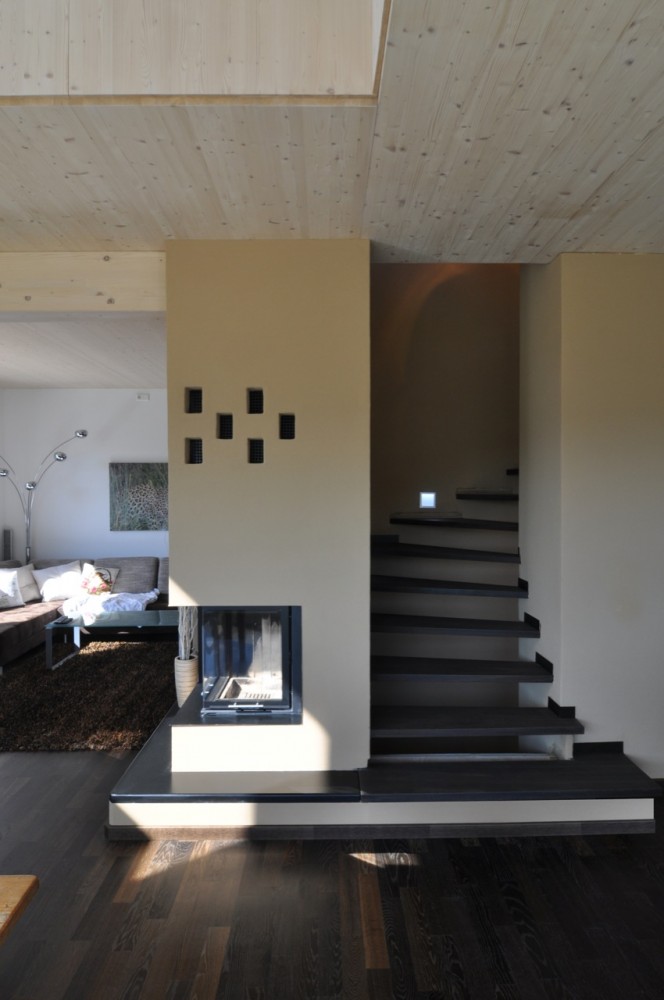

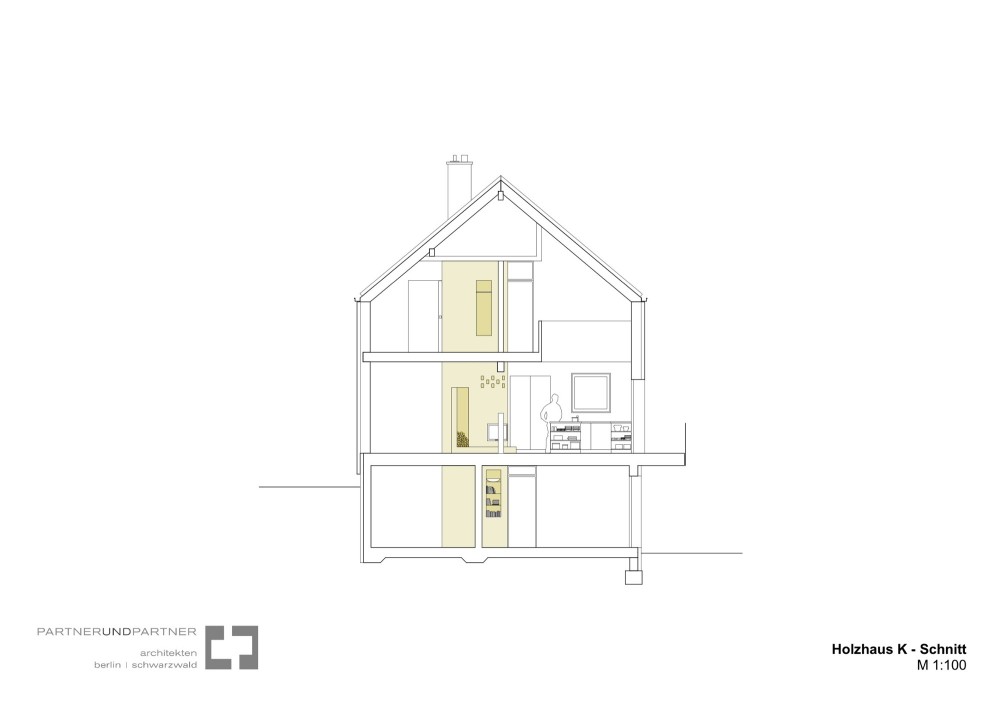

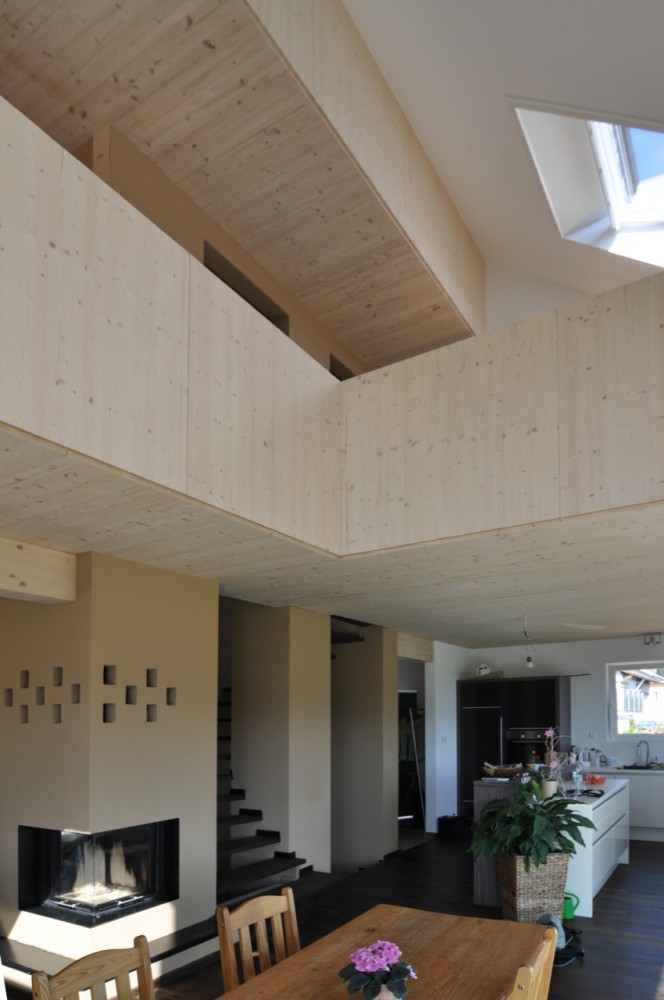

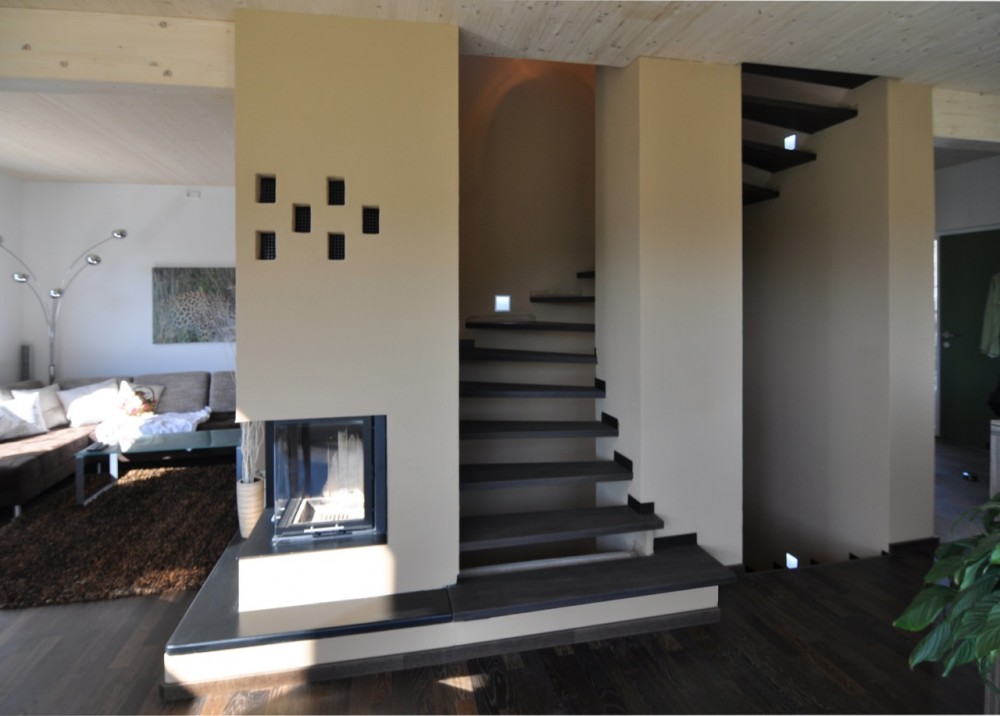

Планировка дома выстроена вокруг центрального ядра из керамического кирпича, в котором расположена лестница и вентиляционные каналы.

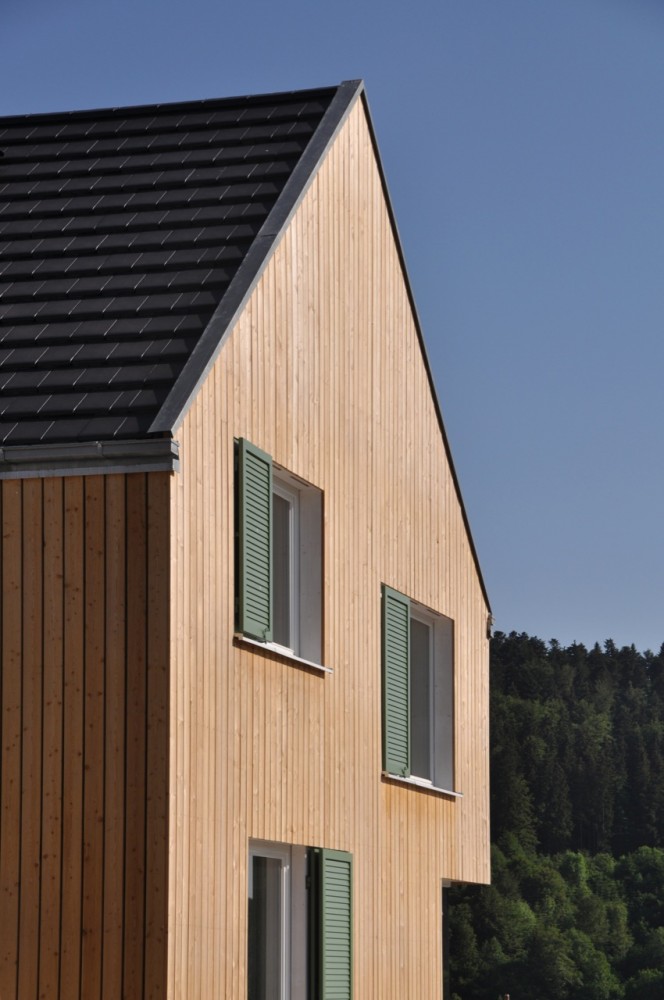

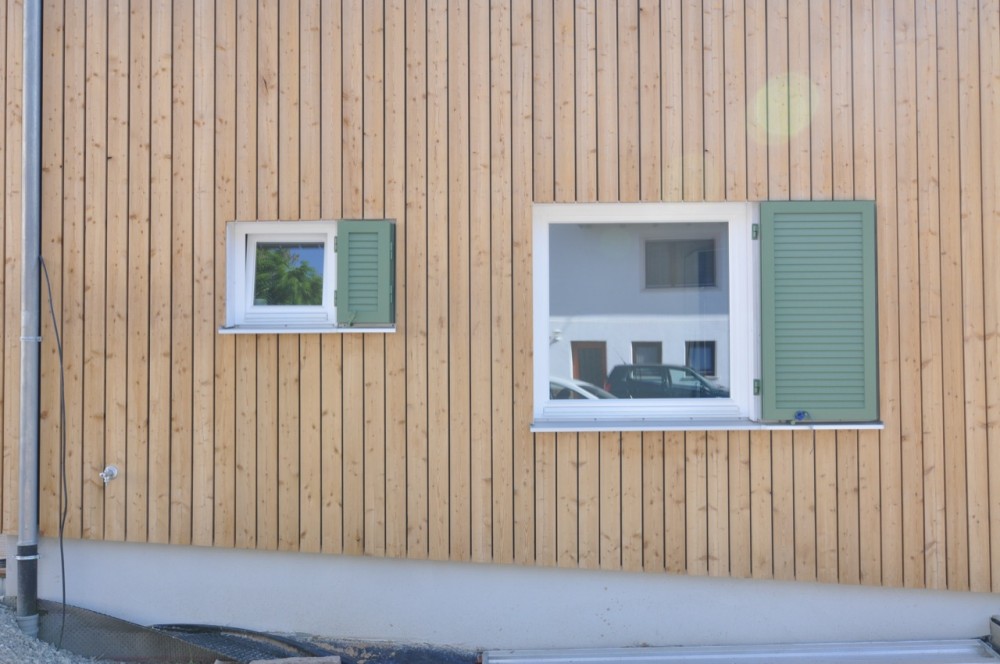

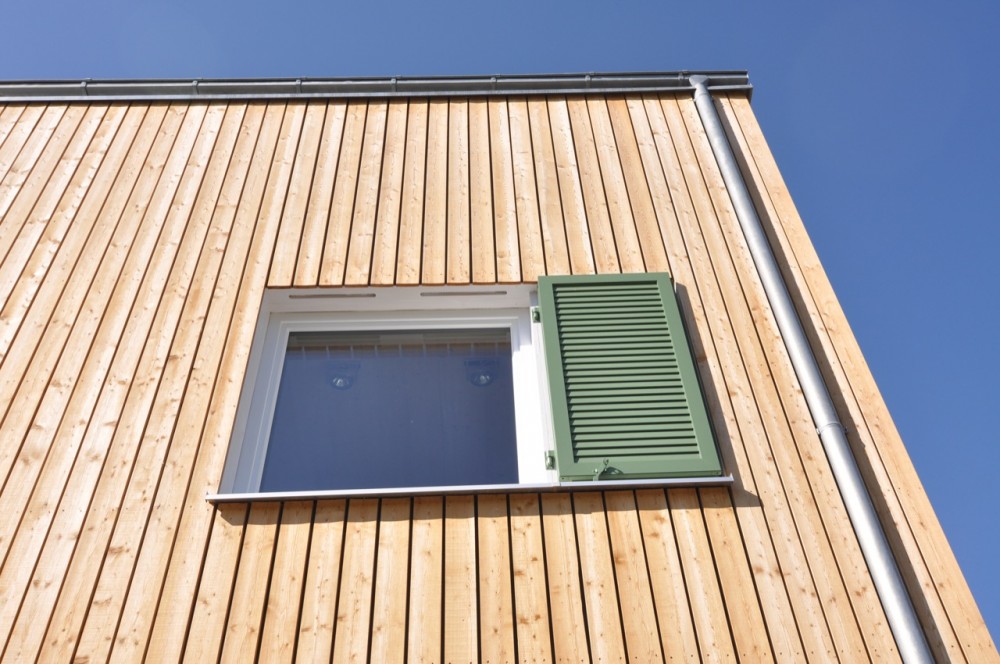

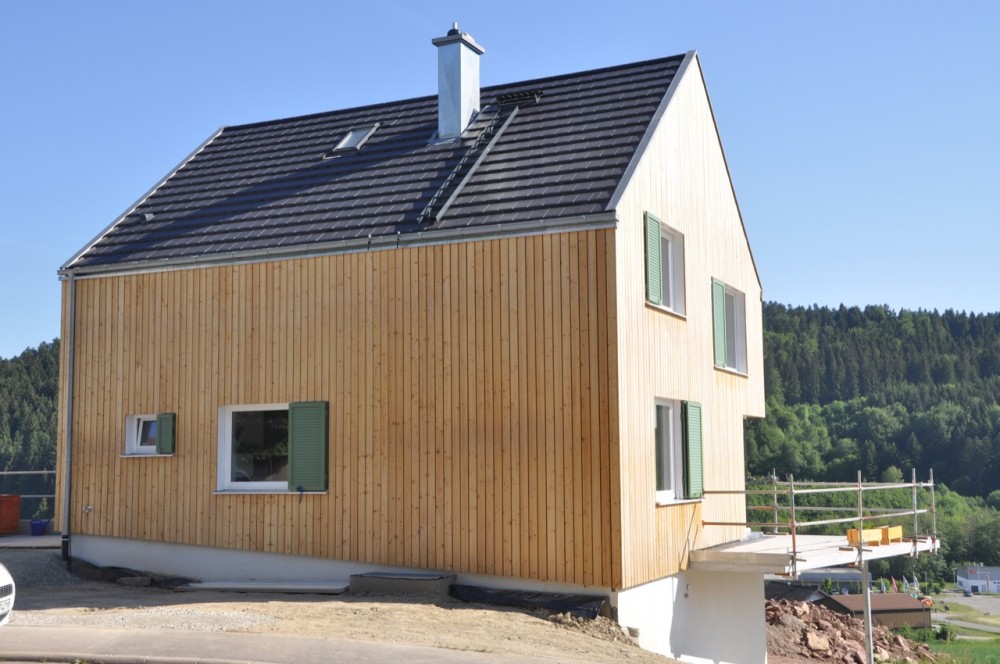

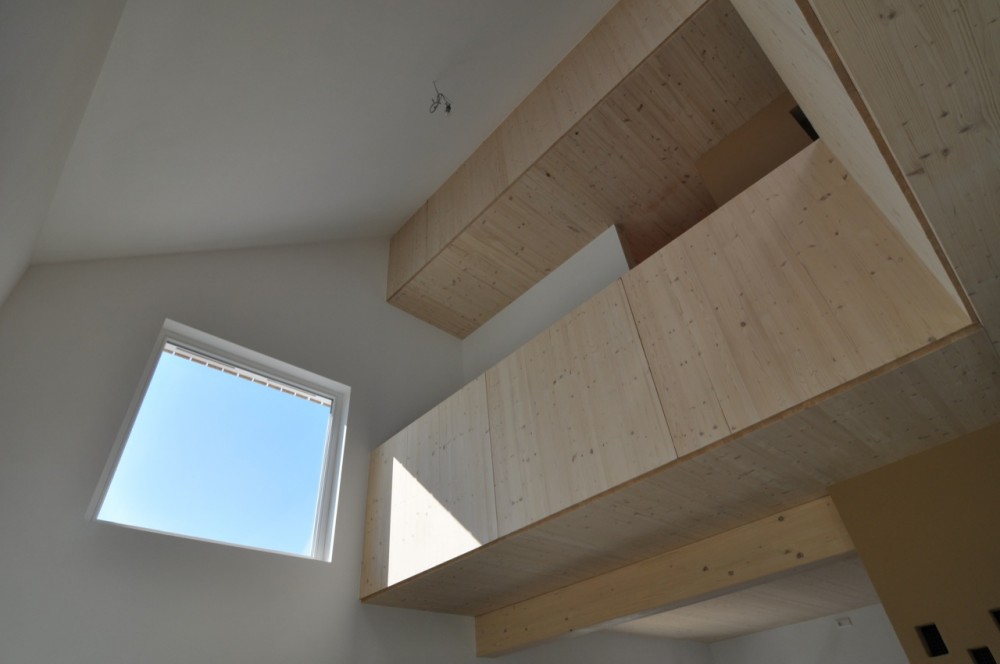

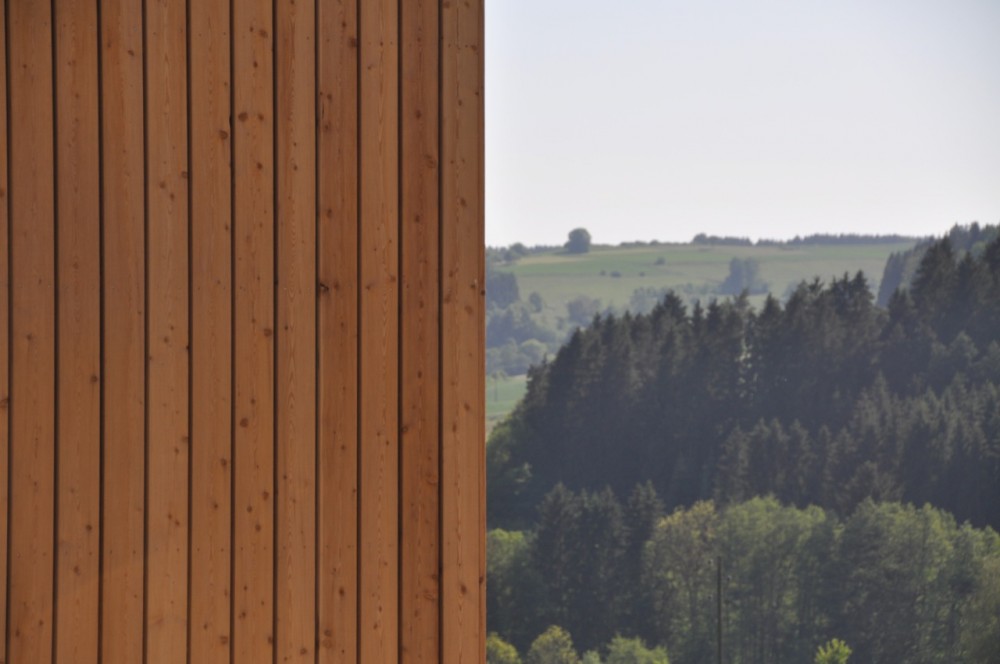

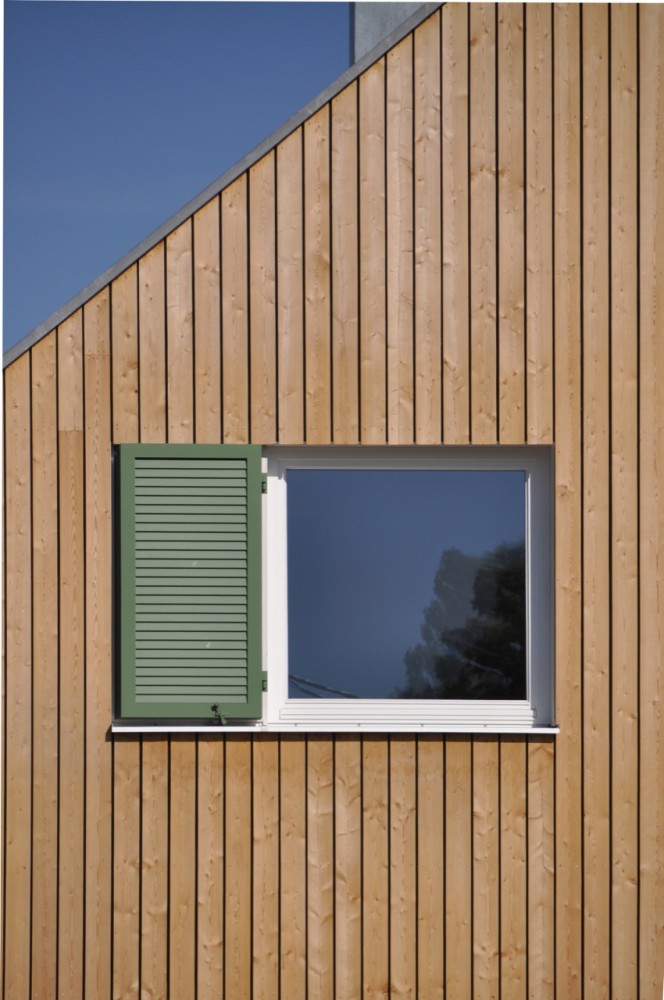

Снаружи дом отделан доской из лиственницы. Размеры и расположение квадратных окон определены в соответствии с требованиями интерьера.
Название: Деревянный дом К (Wooden House K)

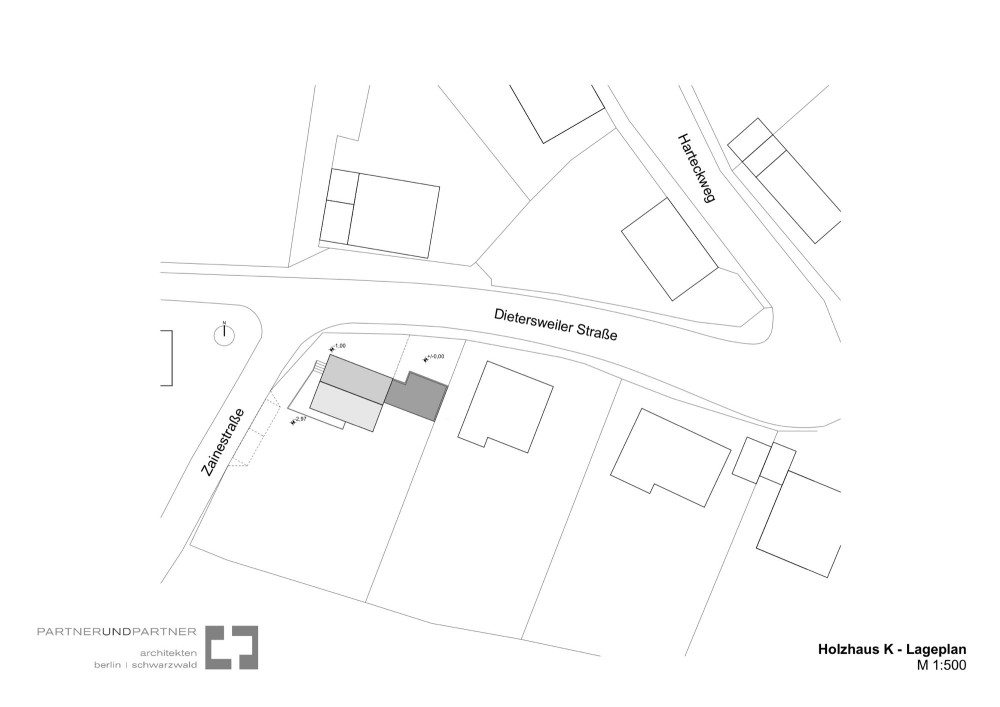

Расположение: Шварцвальд, Германия
Архитектура: partnerundpartner-architekten
Строительство: 2011
Площадь застройки: 176 м2
Фото: partnerundpartner-architekten
Источник: Archdaily
Вполне логичный дом, после доработки (объединить ВСЕ инженерные системы в центральном канале проходок, в т.ч. и стояки фановых труб и разводку вентиляции) можно принять как базу для типового дома.
У меня именно такая ассоциация с этим домом 🙂
Кстати, обратил внимание, что в санузлах у них совсем нет вентканалов — всё через окна. Это вообще свойственно европейским домам.
От канальной вентиляции помещений действительно можно отказаться 🙁 , от вентиляции стояков от метана — тоже (применив обратные клапана), но сами стояки канализации — останутся, как и ГВС и ХВС.
А можно узнать зачем ВООБЩЕ нужно объединять все системы в одном канале?
ВООБЩЕ — можно и не объединять, это не принципиально для разработки типового проекта (дело вкуса), однако, если принять этот проект, как базовый для развития его в проект типового дома, то:
1. Однозначно одним из критериев будет цена, объединение даст возможност её снизить (геометрическая задача)
2. Конструктив центрального ядра (из кирпича, бетона или пр. материалов) дает возможность реализации всего дома по различным технологиям: фахферка, каркас, газобетон и пр.
3. Центральное ядро дает простую технологию реализации межэтажных пожаропреград.
4. С точки зрения объемно-планировочных решений — свободная планировка.
Идея объединения следует из особенностей ЭТОГО проекта (центральное ядро, лестница, дымоход, вентканалы.
Цена будет критерием, но мифическая «геометрическая» задача, при малоэтажном индивидуальном строительстве, на цену не повлияет. Вряд ли несколько тысяч у.е. (даже эта цифра — гипертрофированно большая наценка) за горизонтальные отрезки будут поводом для того, чтобы портить планировку, даже при стоимости дома 50 тыс. у.е., чего практически — не существует. А при большей цене — тем более. Конструктив ядра, при малоэтажном индивидуальном строительстве, точно никак не связан с материалом основной структуры дома. Простая технология межэтажных пожаропреград — это что? Незакупка клапанов на вентканалы (копейки) и не установка их же(тоже копейки). В чем тут выигрыш, ради которого нужно любой ценой лепить все… Read more »
Творческих Вам успехов.
Большая просьба к корреспондентам давать несколько более развернутый текстовой материал о конструциях дома.
Сие зависит только от информации, представленной авторами проектов. А они, как правило, её не дают.
Кстати, а в этом проекте что непонятно? Вроде всё просто и очевидно, зачем ещё какое-то описание?
